广州致远电子有限公司与您相约 AUTO TECH 2022 华南展



【 展商介绍 】

广州致远电子有限公司创立于2001年，作为工业互联网智慧化产品与解决方案供应商，专注服务工业领域企业类用户，提供从感知控制、互联互通、边缘计算到ZWS IoT-PaaS云平台的产品与系统化方案，与生态伙伴开放合作，为客户创造价值。目前ZLG致远电子有700余名员工，其中近50%从事研究与开发工作，坚持围绕客户需求持续创新，推动行业进步，创造社会价值。



展位号：C157

【 展品介绍】

智能网联汽车系统解决方案供应商



一、 智能网联汽车车载总线测试工具



随着智能化和电动化的发展，未来汽车电子架构集中度将大幅提升，汽车智能网联化进程中的各类测试作用也愈发明显。

ZLG 深耕汽车测试领域，经过长期技术积累，推出整车通讯测试、系统功能测试、子系统功能研发测试和软硬件功能测试等解决方案。



1. ZWS-CAN智慧云

ZWS-CAN 智慧云是 ZLG 自主研发的 CAN 数据云平台，通过设备实时记录 CAN 总线数据，搭载多种云端分析服务，可有效进行事后故障分析，为用户提供系统的 CAN 数据云平台解决方案。设备通过 4G 通信连接到云平台后，将设备云ID 添加到云端，用户即可实现远程设备监控。

· 实时云端曲线，提供 CAN 报文数据可视化分析；

· 支持云端 UDS 诊断，可实现设备云监控；

· 支持云端报文回放，可实现 CAN 数据远程现场复现；

· 支持北斗 /GPS 轨迹功能，可实时进行设备定位；

· 支持云端设备配置。

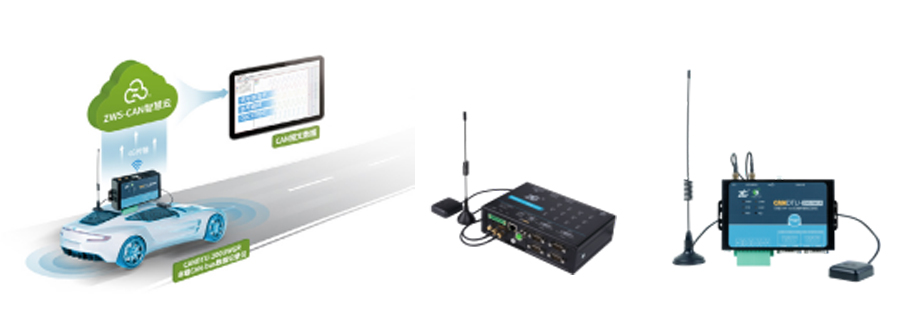

2. 智能网联汽车CAN总线数据云处理方案

ZLG 推出 CAN 总线数据云处理方案，可实现“设备 + 云端 + 终端”模式下的人工智能大数据处理。用户将记录到的实时 CAN 数据上传到云端服务器，即可通过手机等终端设备登录 ZWS-CAN 智慧云平台，实时查看汽车定位、仪表、油温油压等情况。

· CANDTU 系列车载 CAN-bus 记录仪配置 1 路 4G 与 1 路北斗 GPS 定位；

· ZWS-CAN 智慧云可实现云端曲线分析和报文回显，实时完成设备远程监控；

· 支持全部存储、条件存储、预触发存储和定时存储方式；

· 支持用户自定义过滤，可有效滤除无关报文；

· 存储数据可导成 TXT、ASC、Frame、CSV 等主流分析软件格式；

· 各通道独立运行，支持同步存储，标配 32GB SD 卡，最高可达 128GB 存储容量。

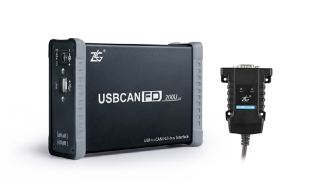

3. CAN/CANFD接口卡产品

CAN FD 总线因其高速率与高数据吞吐量，未来将广泛应用于汽车电子领域。ZLG 基于 CAN FD 应用需求，推出CAN FD 升级与测试方案。USBCANFD 系列接口卡通过 USB2.0 端口与 PC 连接，与 CANFD 网络进行数据收发，构成CAN FD 总线控制节点，结合上位机软件 ZCANPRO，可有效监测诊断 CAN FD 数据。ZLG 同时提供可嵌入式 CAN FD 扩展产品 CANFDSM-100，可快速实现汽车 CAN 网络升级。

· 集成 1/2 路 CAN FD 接口，兼容高速 CAN 和 CAN FD；

· CAN FD 波特率在 1Mbps~5Mbps 之间任意可编程；

· 每通道支持最高 64 条 ID 滤波，以及 100 条定时发送报文；

· 支持车载 DBC 协议解析和 DBC 发送；

· 支持车载 UDS 诊断，符合 ISO15765 规范；

· 支持 CANopen、J1939、DeviceNet 等协议解析。

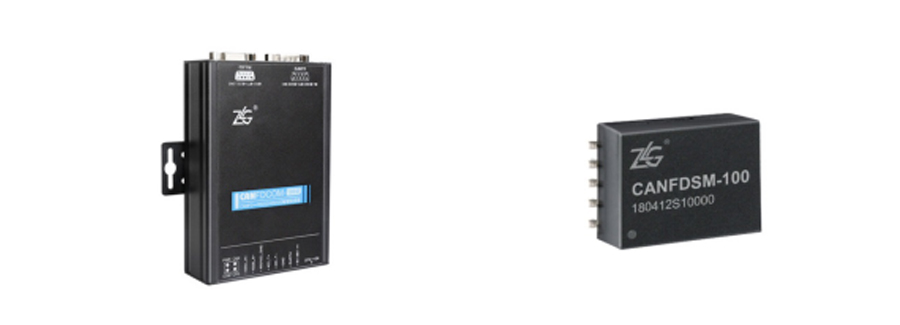

4. CANFD扩展解决方案

ZLG 基于串口通讯设备需要连接到 CAN/CAN FD 网络的需求，推出高性价比 CAN FD 扩展解决方案。用户通过CANFDCOM 配置软件，可轻松完成转换参数、串口参数、CAN 参数、滤波参数等参数设置。ZLG 可提供嵌入式功能模块CANFDSM-100，便于用户嵌入到设备中。

· 可用在有安全防爆需求的环境；

· 支持高速 CAN FD 与 CAN2.0A/B 数据通讯；

· CAN FD 总线电路采用 2500VDC 电气隔离；

· 支持 CAN FD 总线与 RS232/485/422 的双向数据通讯；

· 四种数据转换模式：透明转换、透明带标识转换、格式转换、Modbus 转换。

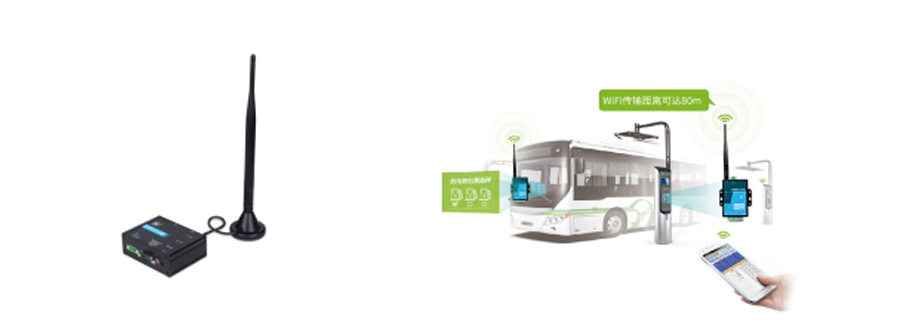

5. 新能源汽车无线充电控制方案

ZLG 推出新能源汽车无线充电控制方案，助力新能源汽车与充电弓的通信匹配。通过分别在汽车和充电弓中内置CANWiFi-200T 转换器，并对应设置为 AP 和 Station 模式，即可完成握手匹配，实现降弓充电。在充电过程中，用户可通过驾驶舱屏幕实时查看电池容量、电压、电流等参数，保证充电安全。

· 集成 2.4GWLAN 接口，符合 IEEE 802.11a/b/g/n 标准；

· 支持 TCP/UDP 等多种工作模式；

· 10M/100M 自适用以太网接口，2KV 电磁隔离；

· CAN 口波特率 5k~1000kbps 可任意设置；

· 支持 254 个 TCP 连接；

· 自带磁耦隔离模块；

· 强大的抗静电和浪涌能力。

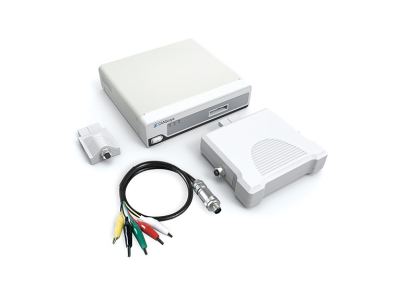

6. CAN 故障排查与干扰排除方案

ZLG 针对 CAN 总线故障排查痛点，推出基于多层次分析和多角度评估的 CAN 总线故障排查方案，帮助用户快速定位总线故障。CANScope 总线综合分析仪集海量存储示波器、网络分析仪、误码率分析仪、协议分析仪及可靠性测试工具于一身，将各种仪器有机整合、关联，重新定义 CAN 总线的开发测试方法。

· 支持物理层、协议层、应用层等多层次 CAN 总线分析；

· 支持 FFT 功能，可快速定位总线干扰频率；

· 13000 帧超长波形存储；

· 支持硬件眼图，快速评估总线质量；

· 支持软件眼图，准确定位问题节点；

· 实时事件标记，可有效存储重要波形；

· 支持总线干扰功能，增强总线抗干扰能力。

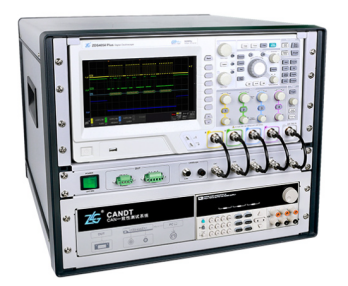

7. 汽车电子一致性测试系统解决方案

ZLG 基于新能源汽车行业 CAN 节点测试需求，推出汽车电子一致性测试系统解决方案。该测试系统可自动化完成CAN 节点物理层、链路层及应用层一致性测试，已广泛应用于各大整车厂，覆盖国内各大主机厂标准、ISO11898 标准，为用户构建 CAN 总线安全保障体系。

· CAN 一致性自动化测试；

· 可实时导出测试报表；

· 覆盖国内主机厂标准；

· 整车准入评估；

· 节点故障预防。



二、 汽车电子研发测试测量仪器



ZLG 致远电子在新能源汽车领域的测试涉及电机与动力系统、CAN总线通讯系统、充电系统等，从基本的电压、电流、功率、效率等基础电参数测试到能耗标准、CAN 通讯（ISO11898 标准）、无线充电等专业标准类测试，ZLG 致远电子可以为新能源汽车类用户提供专业的综合测试服务。

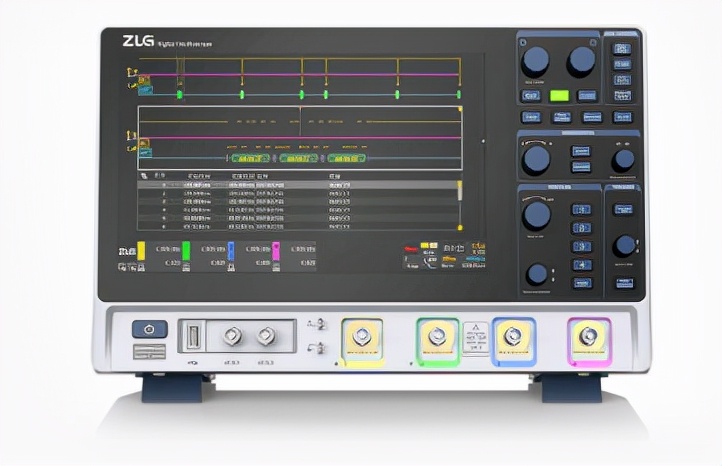

1. 汽车电子研发通用示波器

汽车电子行业对产品可靠性要求非常高，需要严格测试供电系统、采集系统、控制系统、执行系统中的多种复杂信号，传统示波器捕获一小段波形进行手动分析的模式，难以满足测试需求。ZDS5000 系列示波器基于 512Mpts 波形数据、深层次数据挖掘能力，融合汽车电子行业专家测试经验，提供全面的智能分析功能，大幅提升电子工程师产品调试效率。

· 512M 海量存储深度，波形更加保真；

· 参数意义测量，可快速发现异常信号；

· 全硬件加速搜索，快速响应；

· 智能标注配合高刷新率，高效查找异常；

· 多种分析插件全部免费标配；

· CAN-FD、LIN、FlexRay、SENT、SPC 等 48 种协议解码；

· CAN、LIN 、MDIO、IIC、SPI、IIS 总线时序分析；

· 电控测试：MOSFET 开关损耗、SOA 测试、环路测试。



2. 电机与动力系统测试

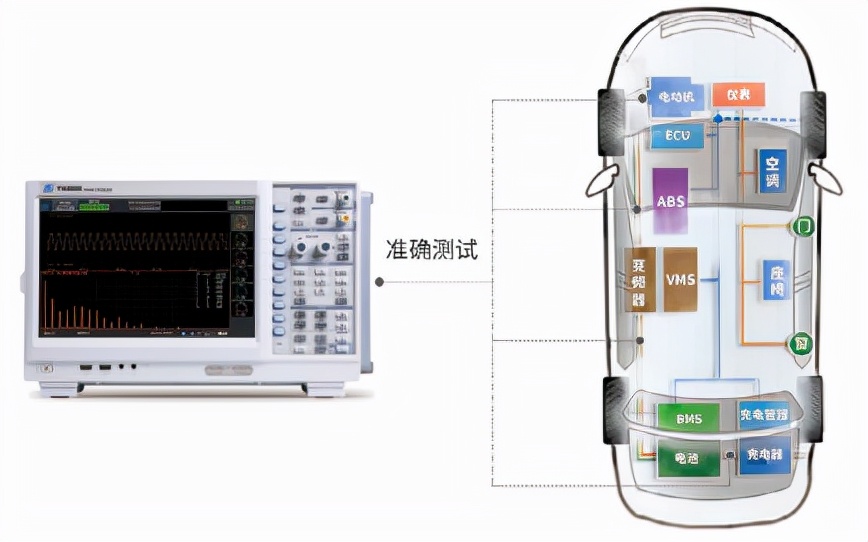

电机与动力系统是新能源电动汽车与传统内燃机汽车最本质的区别，同时也是电动汽车最重要的组成部分，因此无论是对基础的电压、电流等参数的测试，还是对电机转速、扭矩的测试都需要高效便捷、准确可靠。凭借 PA 8000 功率分析仪强大的分析能力，一台功率分析仪可以对电动汽车的功率、效率、电机输出等电参数进行准确测试，其中还包含了变频器的效率、电机效率和电池 DC-AC 的转换效率等参数。

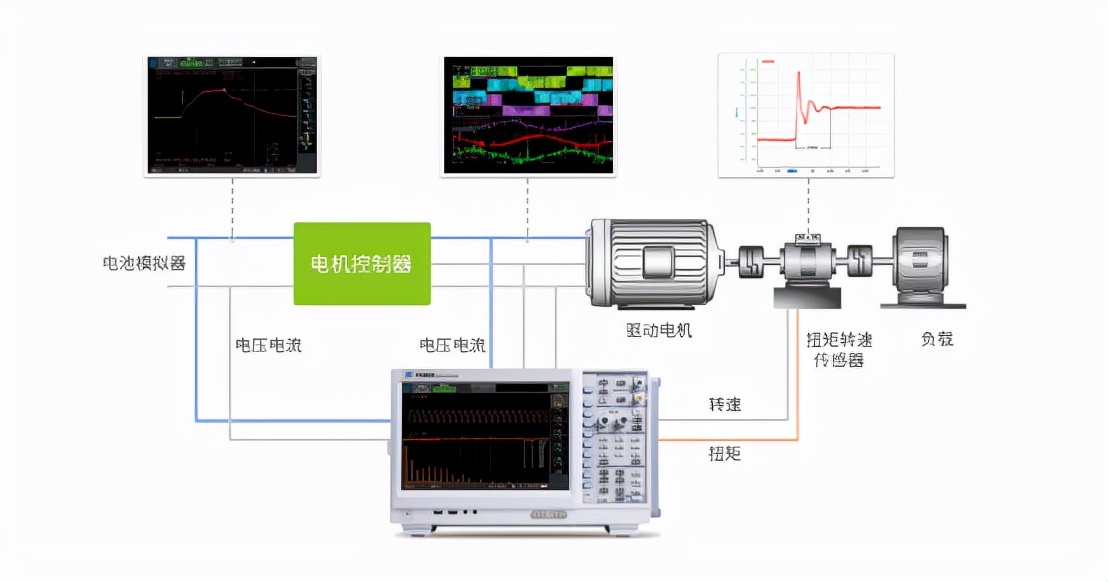

3. 整车动力系统测试-系统集成

在整车动力系统测试中，功率分析仪作为核心部件，可对被测电动汽车电机及控制器进行高精度、高带宽实时同步采集及波形记录。使用 PA8000 功率分析仪的录波功能，可测量电机启动特性曲线、捕捉电压电流的瞬态变化、转速扭矩波动分析。

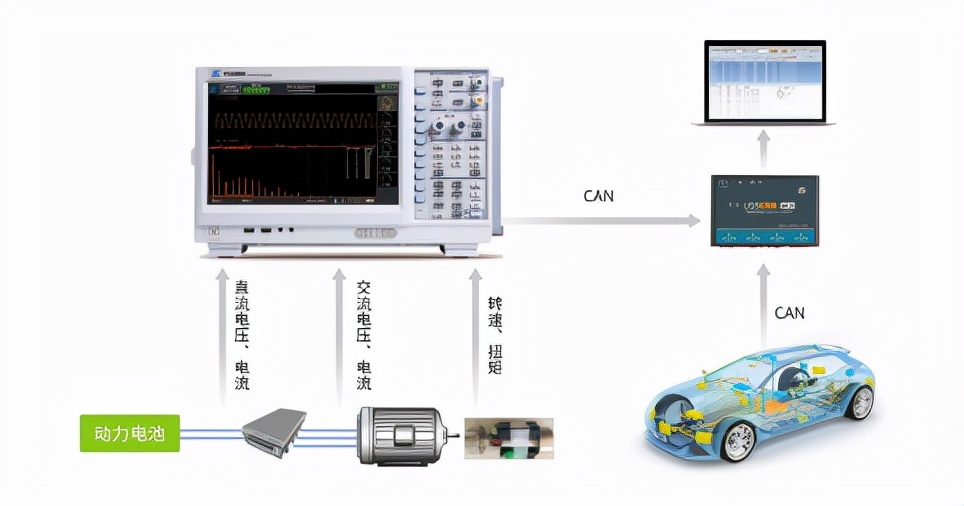

4. 系统 CAN 数据与功率分析数据同步

新能源整车和新能源测试平台的系统测试需要将车载总线的各种 CAN 数据与功率分析仪测量的功率、转速和扭矩数据进行同步分析，从而实现对系统的一个全面评估，PA 功率分析仪方便快捷的 CAN通信，轻松实现与 CAN数据同步分析，提升工作效率，保证系统可靠性。



三、 产业解决方案

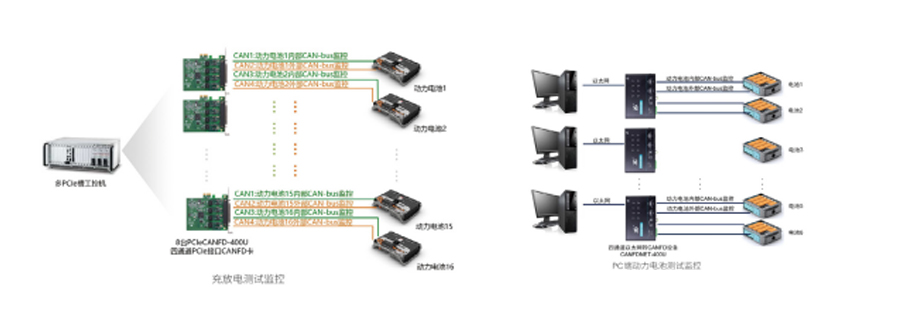

1. 动力电池测试解决方案

若电池测试项目现场使用多 PCIe 槽的工控机，需要更高的实时性和可靠性，ZLG 致远电子提供多通道 PCIe 接口的CAN/CANFD 卡搭载工控机来进行监控的方案，实时监控动力电池内外 CAN 总线情况。

· 高速 PCIe 接口，PCI Express x1规格；

· CANFD 支持 ISO 标准、BOSCH 标准；

· 集成 1/2/4 路 CANFD 接口，支持 CAN2.0A/B 协议；

· CAN 通讯波特率在 40Kbps~1Mbps 之间任意可编程；

· CANFD 波特率在 100Kbps~5Mbps 之间任意可编程；

· 单通道发送最高数据流流量：4000 帧 / 秒（远程帧、单帧发送）；

· 单通道接收最高数据流量：14000 帧 / 秒（远程帧）。

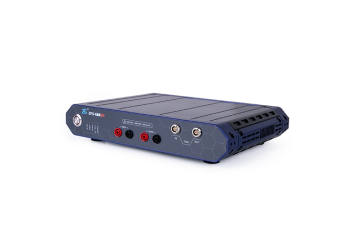

2. 动力电池测试诊断方案

动力电池的安全性和稳定性是最终电动汽车安全和动力性能的决定因素，因为汽车电子领域的总线技术快速升级，传统的动力电池供应商也在进行快速升级，以满足高速率和吞吐量的需求，ZPS-CANFD 可快速接入电池充放电等测试场景，排查定位通讯故障，进行自定义的发送与接收干扰测试。

· 3 路 CANFD，两路 LIN；

· 2 通道 12bit 示波器；

· 自带 StressZ 模拟总线负载；

· 8 路 DI/DO，4 路 AI/AO；

· 支持信号质量分析、眼图分析；

· 支持大容量报文波形同步观测。

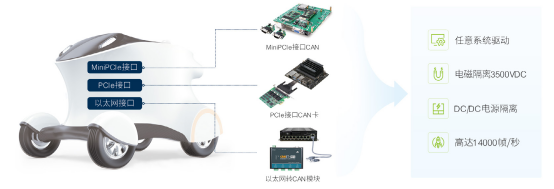

3. 无人配送解决方案

目前无人配送部分执行部件与行走电机均采用 CAN-bus 现场总线通讯，而高端 AI 的 IC 和工控机都缺乏 CAN 接口设计。基于此需求，ZLG 推出 MiniPCIe 接口、PCIe 接口和以太网接口等多种 CAN 接口扩展方案。在方案中的 MiniPCIe、PCIe、以太网等接口卡我们均免费给客户制作驱动、支持行业用户适配。

· 与工控机接口：采用标准 MiniPCIe 接口；

· CAN 通道数：2 通道隔离 CAN 接口；

· 支持 TCP Sever/Client/UDP 和拓扑结构；

· 自带交换机式 CAN 以太网转换器；

· 与工控机通讯方式：MiniPCIe 接口中的 USB2.0 管脚；

· 供电方式：采用 MiniPCIe 接口 3.3V 供电，功耗 200mA；

· CAN TTL信号可切换为第二功能 IO，方便自行设计 CAN 收发电路。

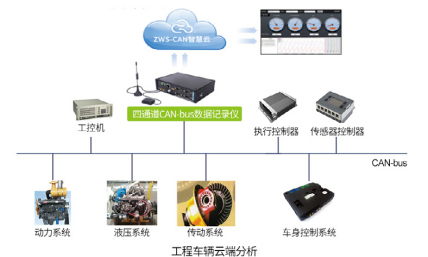

4. 工程机械CAN总线通讯与显控方案

随着工程机械电动化和无人化的推进，子系统节点会日渐增多，CAN 总线由其高可靠性和实时性，目前已被广泛应用于工程机械中。各装备系统中大都以 CAN 数据总线为通讯基础，电子控制单元之间通过 CAN 总线实现数据传输，通过控制程序保证执行机构可靠有效的动作，实现工程机械安全、可靠、高效的运行，保障更高效的平台化管理。
